A rádióamatőrök többsége előbb-utóbb  arra az elhatározásra jut, hogy rövidhullámú adóvevőt szeretne vásárolni. Sajnos az új készülékeket "arany árban" mérik, így sokunk inkább a használt készülék vásárlása mellett dönt (persze ez sem olcsó). Én is így voltam ezzel és egy kis helyzetfelmérés után egy Yaesu FT-747GX vásárlása mellett döntöttem.

Sajnos az ember gyakran csak utólag tesz szert annyi tudásra, ami kellene ahhoz hogy reálisan értékelhesse azt a  készüléket, amit meg akar vásárolni. Utólag persze könnyű okosnak lenni...

Yaesu FT-747GX

Az FT-747GX nem mai rádió. A nyolcvanas évek csúcstechnikája. Elektronikailag jól megkonstruált rádió. A legnagyobb gyengéje a VFO-hangoló gomb, ami mechanikus. Egy golyó gurul körben egy érintkezőkből álló pályán. E miatt sajnos néha akár több tíz kHz-et is ugorhat a frekvencia. Gyakran cserélik le más rádiók optikai kódtárcsájára, de láttam már régi görgős (mechanikus) egér optikai tárcsáját is ilyen helyen (a cikk alján is letölthető)... Optikai kódtárcsát rendelhetünk az Interneten is (méreg drágán). Aki teheti, cserélje le mindenképpen a mechanikus megoldást!

Sajnos eléggé macerás az előlap leszerelése is. A mikrokapcsolók cseréjéhez viszont ez kell. A kijelzők világítása 8 voltos rizsszemizzókkal van gyárilag megoldva. Érdemes fehér vagy sárga LED-ekre cserélni őket ( persze megfelelő 1,2k..2,4k előtét ellenállásokkal és ügyelve a helyes polaritásra).

Az Interneten keringenek különböző módosítások (mods) ehhez a típushoz is. Kipróbáltam ezek közül egyet és az működött is. A sávok kinyitása volt az előlapi kezelőszervekkel.

Ennek a típusnak is nagy előnye, hogy a számítógép RS-232 csatlakozóján keresztül tud azzal kommunikálni. Annak idején ez igen korszerű volt. CAT-nak (Computer Aided Transceiver azaz számítógéppel támogatott adóvevő) hívják. Sajnos az idők során nehézkessé  és drágává vált CAT kábelt szerezni. Számos kapcsolás, leírás létezik a kábel elkészítéséhez. Én is feltettem egy kis könyvecskét, ami a cikkem alján letölthető. Szerintem az Opto-csatolós, tehát galvanikusan leválasztott megoldások a megfelelőek. Próbaként persze az ember összedobhat egy szimplább verziót MAX232 IC-vel. Én is ezt tettem. Az alábbi kapcsolás előnye az, hogy a PTT-t is kezeli (a 4N33-as opto-n keresztül). Ennek az az ára, hogy az áramkör működéséhez szükséges tápfeszültség nem nyerhető ki a soros portból, hanem külső tápellátást igényel. Ezt a funkciót látja el a 78L15. A 78L05 számára a 13,5V a rádió hátulján lévő RCA csatlakozóból nyerhető. A középső érintkező a pozitív. Sajnos ez a csatlakozó csak maximum 200mA-rel terhelhető, és egy véletlen zárlat esetén könnyen elég a fólia az áramkörön!

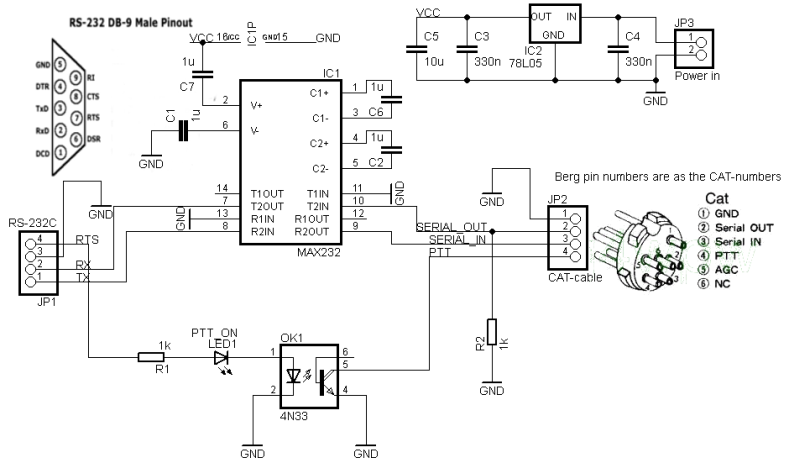

Az RS-232 CAT konverter

A rajzon látható kapcsolást építettem meg némi módosítással (ld. később). Az áramkör nem csak 747-hez használható, hanem az összes olyan gyártmányhoz, ahol TTL-serial protokoll van.

A cikk alján letölthetővé tettem a kapcsolás nyomtatott áramkörét Eagle (5.12-vel tervezett) formában. A nyák pici, 60mm x 50mm  méretű kétoldalas (de egyoldalasra is elkészíthető)hagyományos alkatrészekkel építve.

A nyákot a Lomex egyik dobozához terveztem.

Meglepetésemre a számítógép remekül vezérelte a rádiót (a MixW programmal), de a hangoló gomb forgatása nem befolyásolta a programon a frekvencia kijelzést. Oszcilloszkópos vizsgálattal kiderült, hogy kell egy 1k-s terhelő ellenállás a serial out (SO) és a föld közé azaz a rajzon jobb oldali (CAT csatlakozó) 1 és 2-vel jelzett vezetékei közé... Utána már remekül működött mindkét irányban a kommunikáció.

Otthon Linuxot használok. Ubuntu (Linux) alatt viszont nem megy a MixW nevű méltán népszerű rádióamatőr program, csak a némileg hasonló Fldigi. Az Fldigi viszont képtelen volt normálisan vezérelni a rádiót, annak CPU-ja "kiakadt", lefagyott, a kijelzőn ákombákomok jelentek meg és a rádió kikapcsolás után működött csak. A MixW viszont remekül kezelte... Még keresem a megoldást a problémára.

A rádió rendelkezik beépített iránycsatolókkal (SWR-védelemmel). Ezért elvileg egy TL072-es műveleti erősítővel ami a fő panel (Main Unit) J11-es csatlakozójára van kötve, készíthető hozzá SWR-mérő kimenet, amire már csak az iker-potmétert és a műszereket kell csatlakoztatni.

Ezeknél a régebbi készülékeknél az ember sokmindent képes megjavítani. De ami a rémálmom, az a CPU tönkremenetele. Erre az esetre van megoldás az Interneten.

A rádió kissé zajos, de érzékeny. Frekvencia stabilitása megfelelő psk31-re is, de a kézzel vezérelhető AGC hiánya eléggé zavaró DX összeköttetések esetén. Sajnos az AGC-t nemhogy vezérelni, de még kikapcsolni sem lehet a rádió módosítása (mod) nélkül.

A szervizkönyvben a végfok rajza mellett balra lévő tranzisztorok bekötése hibás!

Pár hasznos segédletet letölthető formában feltettem ide a cikk végére.

Attachments:
Download this file (DG2IAQ Modification Sheet Yaesu FT-747GX.pdf)DG2IAQ Modification Sheet Yaesu FT-747GX.pdf[DG2IAQ Modification Sheet Yaesu FT-747GX.pdf]19 kB
Download this file (FT-747 Technical supplement, A3.pdf)FT-747 Technical supplement, A3.pdf[FT-747 Technical supplement, A3.pdf]15956 kB
Download this file (FT-747GX users manual.PDF)FT-747GX users manual.PDF[FT-747GX users manual.PDF]6488 kB
Download this file (FT-747GX_CAT.zip)FT-747GX_CAT.zip[FT-747GX_CAT.zip]454 kB
Download this file (Interfaces.pdf)Interfaces.pdf[Interfészek]1021 kB
Download this file (largepix.zip)largepix.zip[largepix.zip]311 kB
Download this file (miscmods.zip)miscmods.zip[miscmods.zip]3 kB
Download this file (Rotary Encoder.pdf)Rotary Encoder.pdf[Rotary Encoder.pdf]96 kB
Download this file (Yaesu FP-700 PS.png)Yaesu FP-700 PS.png[Yaesu FP-700 PS.png]7 kB
